180 mm hasítókúp

Nem állunk meg a fejlesztésekkel, így örömmel mutatjuk be az eddigi legnagyobb átmérőjű hasítókúpunkat, ami már minden ipari felhasználói igényt képes kielégíteni!

Átmérő: 180 mm
Hosssz: 350 mm
Menet: kétbekezdésű, 8 mm menetemelkedéssel
Kúp alaptest: 20MnCr5 szerszámacél
Hegy: kétbekezdésű, 8 mm menetemelkedéssel, edzve
Póthegy: 42CrMo4 szerszámacél

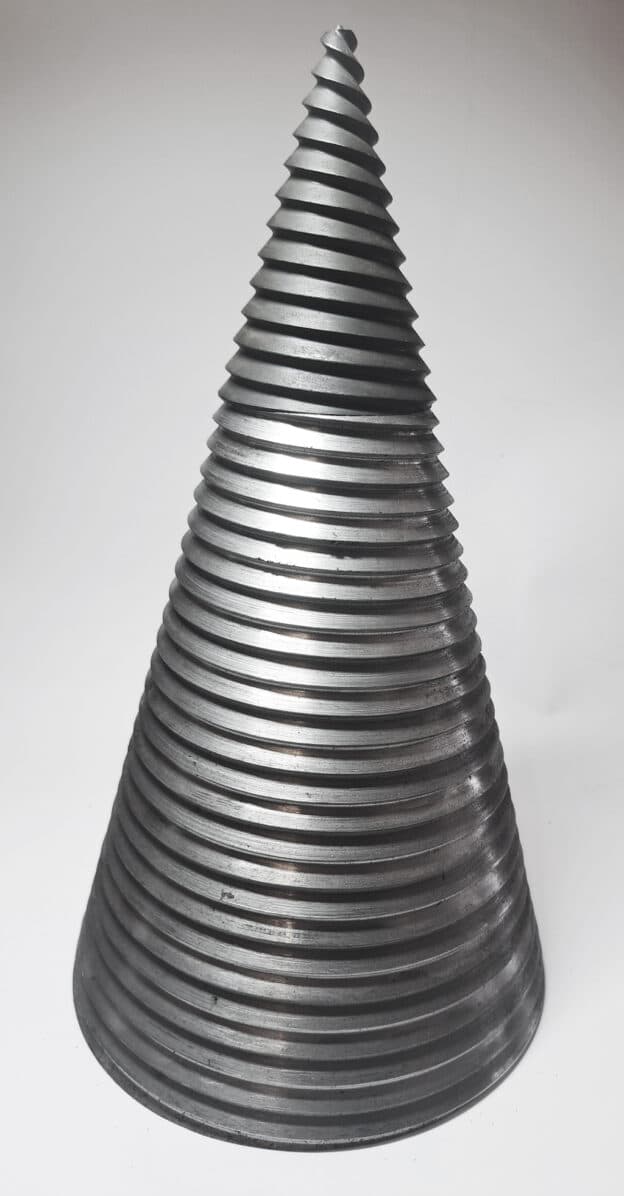

180 mm-es hasítókúp edzett, cserélhető heggyel

A póthegy és kúptest folytonos menetének biztosítására a póthegyben 12 db, a kúp alaptestben 6 db 6-os furat található, amikbe DIN6325 D6x20-as illesztőszegek kerülnek. Így a póthegyet a legoptimálisabb állásba lehet forgatni az összeszerelés során. Ezek az illesztőszegek gondoskodnak továbbá a forgásirányú elmozdulás megakadályozásáról.
A húzóerőknek történő ellenállásról egy 300 mm hosszú, M12-es 10.9-es menetes szár gondoskodik,melynek egyik végét a póthegybe csavarjuk bele, a kúp végében pedig anyacsavarral lesz rögzítve.

Póthegy a 180 mm-es hasítókúphoz
Póthegy és a rögzítő elemek: DIN6325 D6x20-as illesztőszegek, M12 menetes szár és a csavarok.
Póthegy alulnézet: furatok az illesztőszegeknek és az M12 csavarmenet.

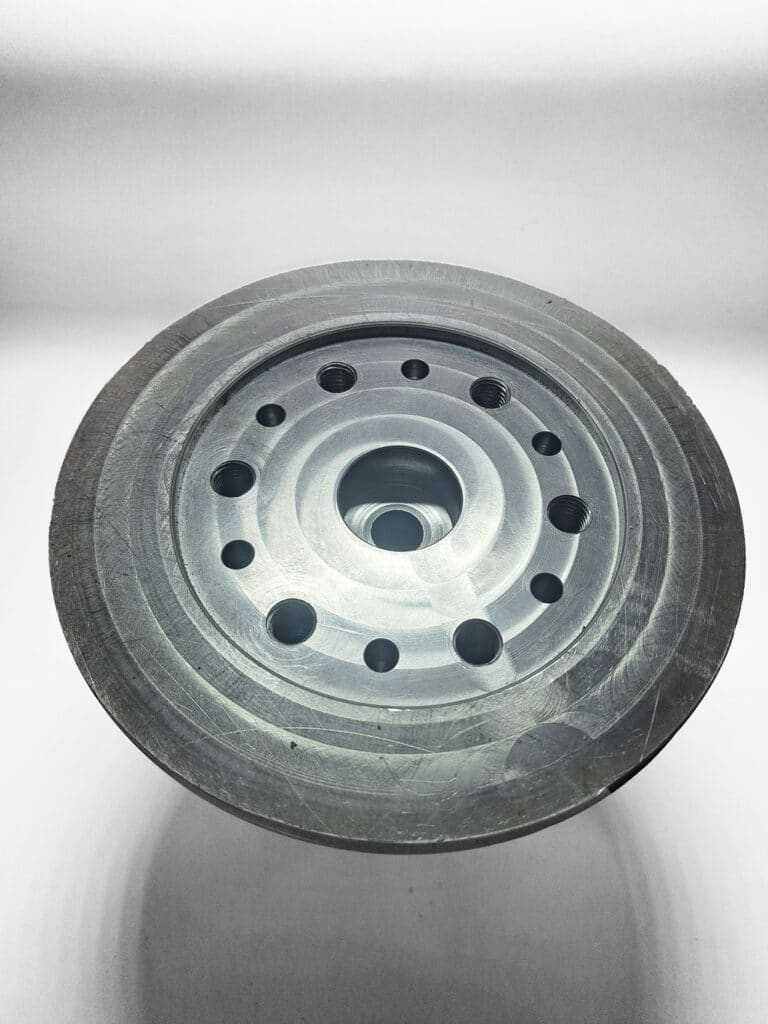

180 mm-es hasítókúp alulnézet

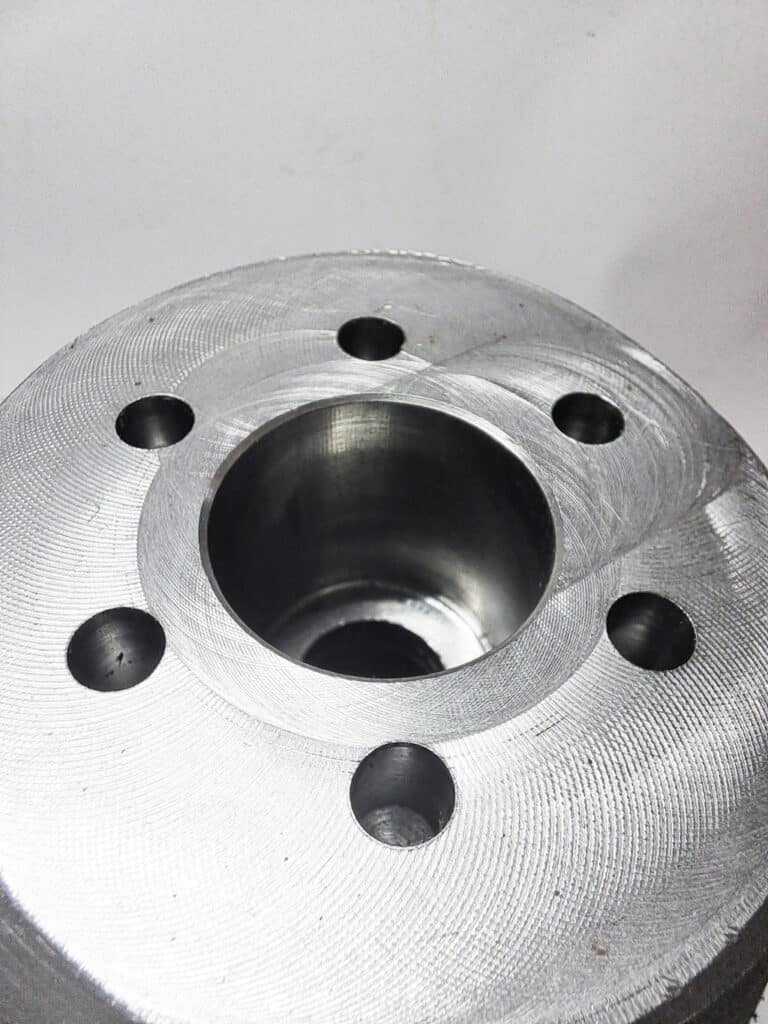

180 mm-es hasítókúp felülnézete az illesztőszegek furataival.
180 mm-es hasítúkúp alulnézet.

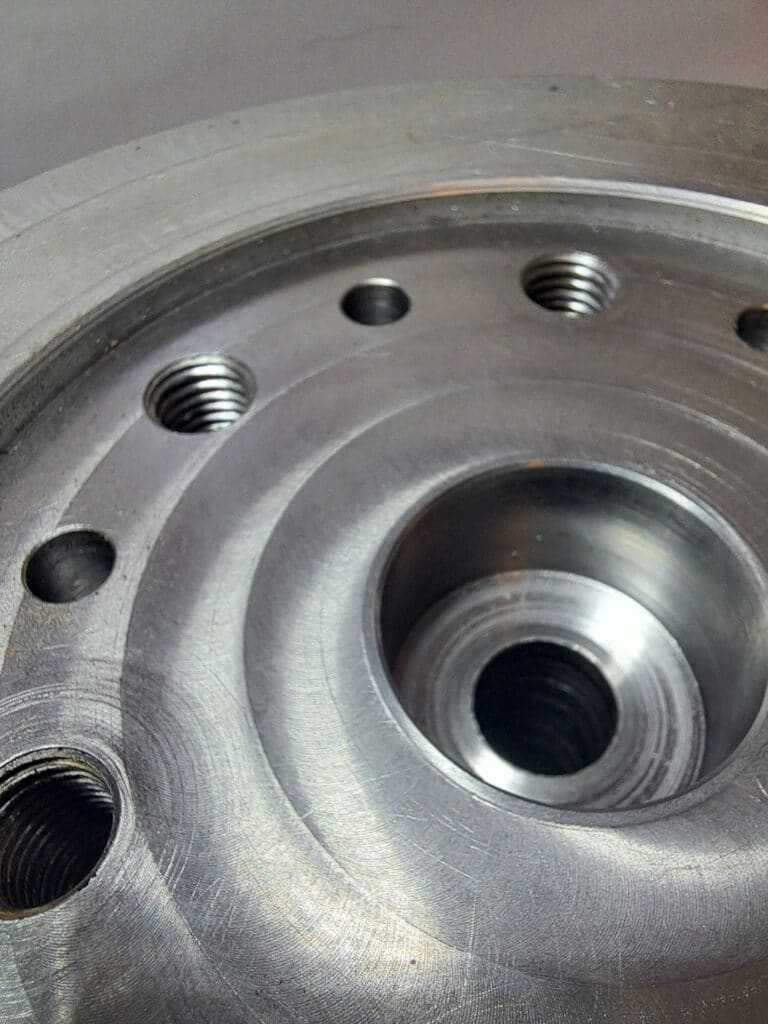

Kifejezetten a 180 mm-es hasítókúpunkhoz tengelyt nem gyártunk. Az oka az, hogy az ipari felhasználásban megannyi rögzítési mód létezik. A rögzítés megkönnyítésére a kúp aljában 6 db M12-es menetes furat, valamint 6 db D=8mm-es zsákfurat található. Ezeken túl a kúp rögzítése a munkagéphez már a vevő feladata.

A kúp önsúlya a pótheggyel együtt 20 kg.

A 180 mm-es hasítókúp bevezető ára bruttó 130.000 Ft/db. Várjuk szíves érdeklődésüket, megrendelésüket akár E-mailben, akár telefonon.
