Szalagfűrész lapvezető íves, kanyarító vágáshoz

Mostantól mindhárom szalagfűrész lapvezetőnk elérhető kimondottan kanyarító vágáshoz is.

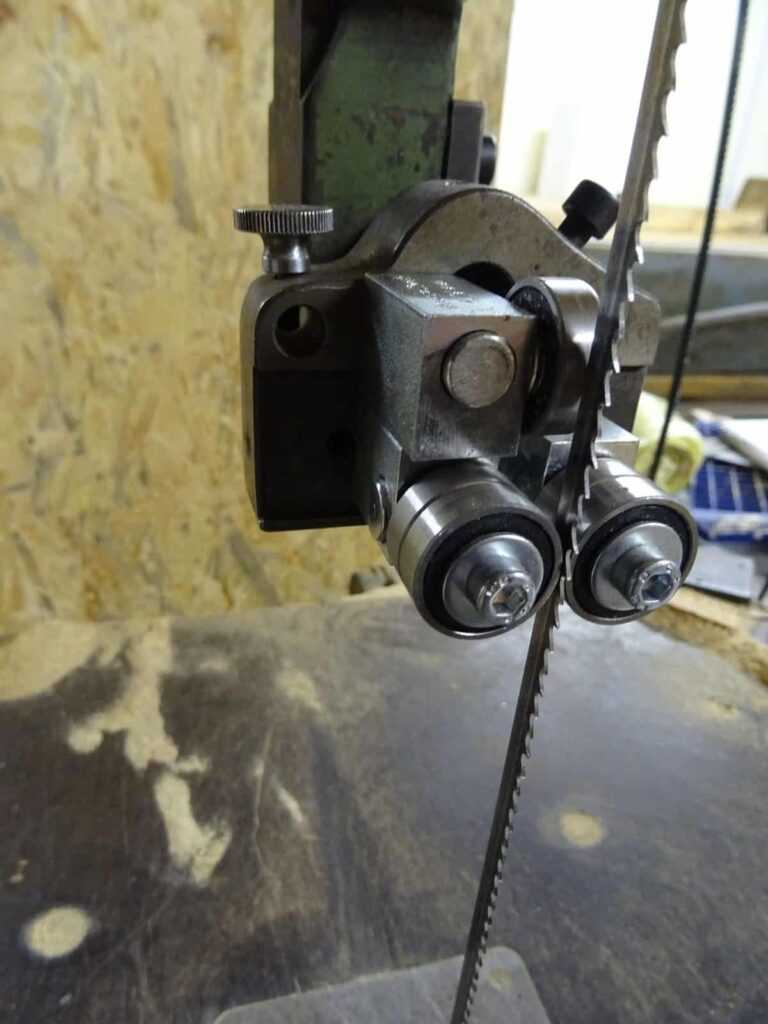

Szalagfűrészen, kanyarító vágáshoz elengedhetetlen, hogy a fűrészlap ne vándoroljon vágás közben. Ennek kiküszöbölésére fejlesztettük ki a horonnyal ellátott, csapágyazott acél görgőket. Az acél perselyben lévő horony minimális holtjátékot enged a fűrészlapnak fűrészelés közben, így nagyban megkönnyíti a finom, íves vágásokat.

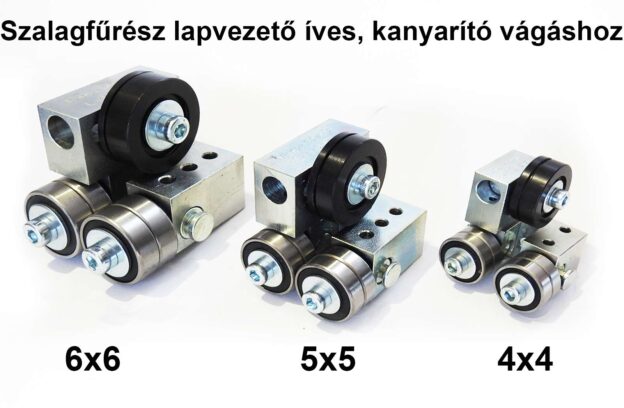

A lapvezetőink mostantól megvásárolhatóak az íves vágáshoz szükséges elemmel szerelve, valamint pótalkatrészként is A legnagyobb, 6×6-os méretű lapvezetőnk esetében csak a persely cseréjére van szükség.
Mindhárom méret esetében a persely edzett, feketére foszfátozott acél. A képeken az 5×5 és 4×4 vezetőknél csak az összehasonlítás miatt került az edzetlen persely felhelyezésre.
Az 5×5 és 4×4 méreteknél új tartóelem tervezése és gyártása volt szükséges, hogy megfelelő méretű csapágyat használhassunk.
Így ezen két méretnél az új felső tartó elem is jár a görgőhöz. Az elemek rögzítési pontjai természetesen 100%-ban kompatibilisek a korábban gyártott lapvezetőkével, mivel az alaptest változatlan.

A csere folyamata:
A 6×6-os méretű vezető esetében:
– a cseréhez kicsavarjuk az imbuszcsavart, ezután csak le kell venni a fent lévő csapágyat és az új horonnyal ellátottat felhelyezni.
Ez még egy percbe sem telik.
Az 5×5 méretű vezető esetében:
– a cseréhez kicsavarjuk a lapvezető aljában lévő 2 db imbuszcsavart
– leszereljük azt a csapágycsoportot, ami felett a felső görgő tartója van
– az excenter elemet kivesszük a furatból
– ekkor láthatóvá válik az eddig rejtett imbuszcsavar. Már csak ez tartja a felső elemet
-ezt is kicsavarozzuk
-ezután a leírt folyamatot fordított sorrendben elvégezzük az új tartó elem esetében
Kb 2-3 perc az egész.
A 4×4 méretű vezető esetében:
– a cseréhez kicsavarjuk a lapvezető aljában lévő 1 db imbuszcsavart
– leszereljük azt a csapágycsoportot, ami felett a felső görgő tartója van
– az excenter elemet kivesszük a furatból
– ekkor láthatóvá válik az eddig rejtett imbuszcsavar. Már csak ez tartja a felső elemet
-ezt is kicsavarozzuk
-ezután a leírt folyamatot fordított sorrendben elvégezzük az új tartó elem esetében
Kb 2-3 perc az egész.

Ahogy a leírásból is kitűnik, a csere rendkívül gyorsan és egyszerűen elvégezhető.

A kész lapvezetők és a cserealkatrészek is készletről elérhetők!

Cserealkatrészként az alábbiakat tartalmazza:
6×6: belső persely, csapágy, külső persely, zégergyűrű
5×5: belső persely, csapágy, külső persely, zégergyűrű, tartó elem, excenter elem, csavar, alátét
4×4: belső persely, csapágy, külső persely, zégergyűrű tartó elem, excenter elem, csavar, alátét

szalagfűrész lapvezető kanyarító vágáshoz
lapvezető kanyarításhoz, ívek, formák vágásához
